DR Choke Coil

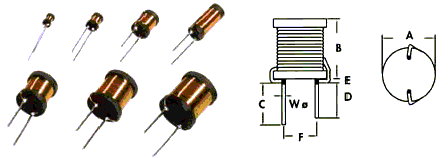

MODEL (SMD TYPE) | A max | Bmax | Cmax | D max | E ±0.5 | F ±0.5 | W |
DR 5X7 | 5.5 | 9 | 15 | 12 | 2 | 3 | 0.6 |
DR 6X8 | 6.5 | 10 | 15 | 12 | 2 | 3 | 0.6 |
DR 8X7 | 8.5 | 9 | 15 | 12 | 2 | 4 | 0.6 |
DR 8X10 | 8.5 | 12 | 15 | 12 | 2 | 4 | 0.6 |
DR 8X12 | 8.5 | 14 | 15 | 12 | 2 | 5 | 0.6 |
DR 9X12 | 9.5 | 14 | 15 | 12 | 2 | 5 | 0.6 |
DR 10X11 | 10.5 | 13 | 15 | 12 | 2 | 6 | 0.8 |
DR 10X12 | 10.5 | 14 | 15 | 12 | 2 | 6 | 0.8 |
DR 10X15 | 10.5 | 17 | 15 | 12 | 2 | 6 | 0.8 |
DR 10X16 | 10.5 | 18 | 15 | 12 | 2 | 6 | 0.8 |
DR 12X16 | 12.5 | 18 | 15 | 12 | 2 | 7.5 | 0.8 |
DR 13X15 | 13.5 | 17 | 15 | 12 | 2 | 7.5 | 0.8 |
DR 14X15 | 14.5 | 17 | 15 | 12 | 2 | 7.5 | 1 |
DR 14X19 | 14.5 | 21 | 15 | 12 | 2 | 7.5 | 1 |
DR 16X18 | 16.5 | 20 | 15 | 12 | 2 | 10 | 1 |
DR 18X18 | 18.5 | 20 | 15 | 12 | 2 | 10 | 1 |
DR 18X20 | 18.5 | 22 | 15 | 12 | 2 | 10 | 1 |
